单相（4G 、蓝牙,导轨式 2P) 预付费电能表>>DDSY526 （导轨式 2P、4G 远程）

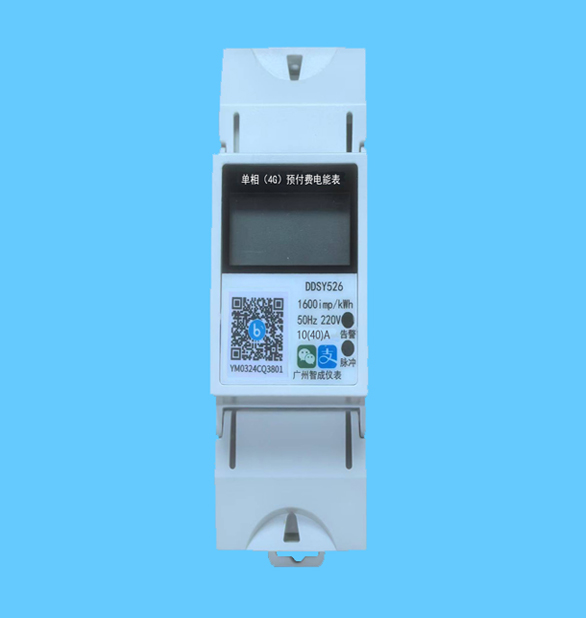

产品名称：DDSY526 （导轨式 2P、4G 远程）
产品介绍: 一、产品概述
本产品采用先进的单片机处理系统进行数据的采集、处理和保存，在传统IC预付费电表基础上增加4G通讯和蓝牙通讯功能，通过运营商4G网络实现与基站通讯，并上传到云服务器，实现远程通信、远程抄表、远程拉合闸、手机预缴电费等功能。在4G网络不稳定的情况，可立即切换到蓝牙模式，及时实现蓝牙抄表、蓝牙充值。同时4G+蓝牙双模电表具有高精度、高可靠性、高过载、自身功耗低、通讯优势互补等特点，后台系统界面设计简洁美观，流程操作便捷，用户易上手使用，完美解决房东电费收缴困难，适用于公寓、物业、园区、校园等场景，主要功能如下：
1）在线收款：房东通过微信小程序，添加微信、支付宝收款账号，或通过PC电脑端绑定对公银行卡账户，租客缴纳电费后直接到达房东绑定的收款账号；
2）在线缴费：租客通过扫描电表二维码或房东分享二维码，实现在线缴费，支持微信支付宝双平台（4G模式下不限距离；蓝牙模式下无障碍物条件10米）；
3）远程拉合闸：当电表剩余电量为“0”时，系统自动拉闸。管理员可在电表有剩余电量的情况下，强制拉合闸。
4）自动抄表：电表在有信号条件下，软件端电表首页间隔30分钟刷新电量。后台抄表记录，保存一天一条的记录。

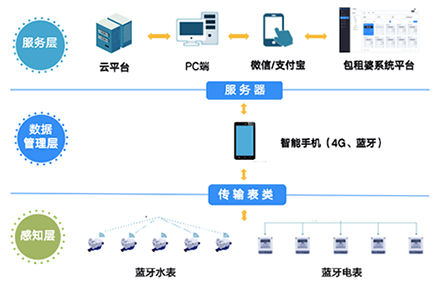

二、系统架构

三、使用说明
（一）管理版（房东版）
3.2.1. 使用微信或支付宝扫描电表上的二维码，按提示注册账号登录；
3.2.2. 扫码添加电表，每个二维码都是独立的ID，填写电表安装的位置信息，以及相对应的单价（单价可修改）；
3.2.3. 根据流程提示填写管理员（房东）的微信、支付宝收款账号，请注意“姓名”栏，需填写身份证一模一样的字；
3.2.4. 进入电表详情页，可查看总用电量及剩余电量信息（信号状态正常下，30分钟刷新1次）。此界面可修改单价，强制拉合闸，管理员可通过该界面给电表充值，同时可通过微信分享电表，租客无需扫码即可充值；
3.2.5. 点击详情页右上角“三个点”按钮，有以下功能页：
（1）抄表：抄取最新用电量、剩余电量；
（2) 抄表记录：查看全部抄表记录，1天保存1条；
（3) 设备详情：可重命名位置，可删除电表设备；
（4) 二维码：管理员可保存或打印二维码，给用户使用；
（5) 蓝牙模式：在4G下发失败时，可切换蓝牙模式对电表进行抄表和充值；
（6) 电量清零：可清零用电量和剩余电量；
（7) 低电量告警：可设置每个电表的电量报警通知，会同步推送给用户。
3.2.6. 进入收入界面，可查看缴费明细，可查看每只电表的充值记录。
3.2.7. 进入“我的”界面，可修改账户密码、收款信息、设置”起充“金额，更换管理员手机号。也可切换到租客版。
（二）租客版
3.1.1. 使用微信扫描电表上的二维码，或房东分享二维码进入小程序；
3.1.2. 点击充值，选择充值金额，立即支付，支付页面点击“完成”提示，完成充值；
3.1.3. 可在“我的”个人中心中，查看历史充值记录；
3.1.4. 可在“我的”个人中心中，查看抄表记录，系统保存1天1条记录；
3.1.5. 当4G网络下发失败的时候，可切换成蓝牙模式立即充值；

四、技术参数
4.1表规格参数

型号

准确度等级

电压

电流

DDSY526

1.0级

220V

50Hz

5(20)A 、10(40)A 、15(60)A、

20(80)A、30（100A）

4.2技术参数

正常工作电压	0.9~1.1额定电压
极限工作电压	0.8~1.15额定电压
电能表自身功耗	小于1W
继电器寿命	10万次以上
长宽高	15711557mm

4.3 性能参数

负载电流（A）	功率因数	基本误差（%）
0.05Ib	1.0	±1.5
0.1Ib~Imax	1.0	±1.0
0.1Ib	0.5(L)	±1.5
0.1Ib	0.8(C)	±1.5
0.2Ib-Imax	0.5(L)	±1.0
0.2Ib-Imax	0.8(C)	±1.0

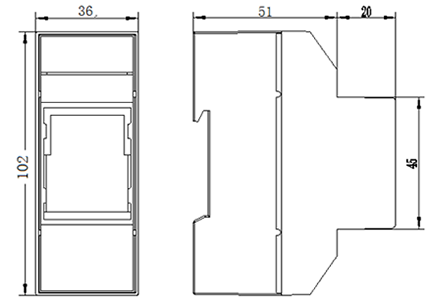

四、安装尺寸

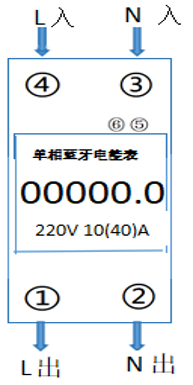

五、接线示图
