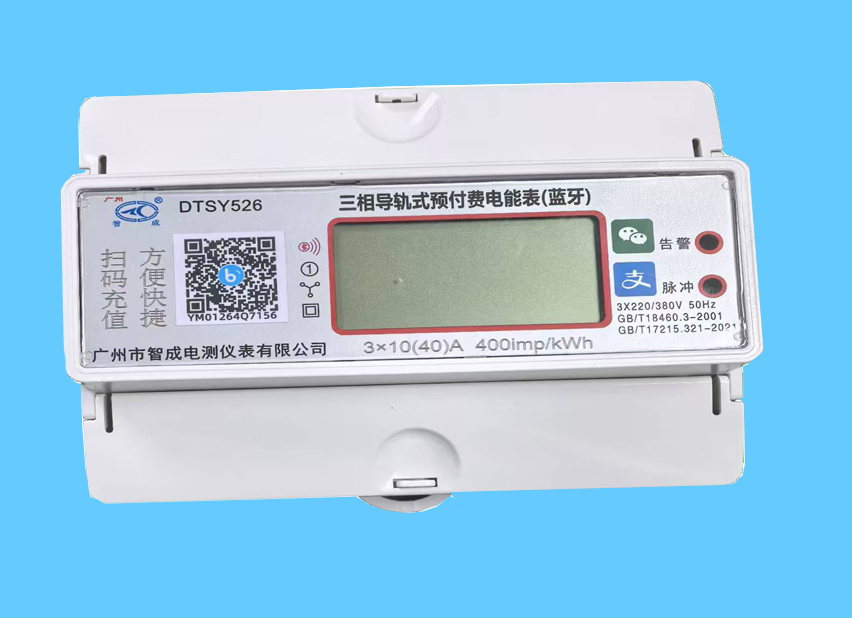

产品名称：DTSY526  （蓝牙款）
产品介绍: 一、产品概述：
本产品采用先进的单片机处理系统进行数据的采集、处理和保存，在传统IC预付费电表基础上增加蓝牙通讯功能，减少使用IC卡插卡、充值的麻烦，通过蓝牙通讯方式和手机连接，实现手机预缴电费功能。同时具有高精度、高可靠性、高过载、自身功耗低等特点，后台系统界面设计简洁美观，流程操作便捷，用户易上手使用，完美解决房东电费收缴困难，适用于公寓、物业、园区、校园等场景，主要功能如下：
1）在线收款：房东通过微信小程序，添加微信支付宝收款账号，租客缴纳电费后直接到达房东绑定的账号；
2）在线缴费：租客通过扫描电表二维码，实现在线缴费，支持微信支付宝双平台（蓝牙通讯距离无障碍物条件下10米）；
3）自动拉合闸：当电表充值余额为“0”时，系统自动拉闸。房东也可以通过微信小程序，蓝牙连接电表后远程拉闸、合闸。

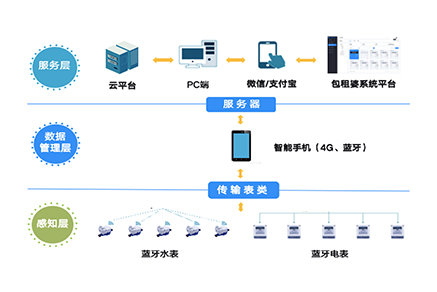

二、系统架构


三、 使用说明
（一）租客版
3.1.1. 使用微信或支付宝扫描电表上的二维码，或房东分享二维码进入小程序；
3.1.2. 点击充值，选择充值金额，立即支付，支付页面点击“完成”按钮，完成充值；
3.1.3. 可在“我的”个人中心中，查看历史充值记录；
3.1.4. 可在“我的”个人中心中，查看抄表记录，系统保存1天1条记录；
3.1.5. 蓝牙通讯距离无障碍物条件下10米,一般情况下，3至5米效果最佳。
3.1.6 用户在微信或支付宝充值时，平台会收取0.6%的服务费，房东可在管理设置处，关闭开关（房东出服务费），打开则为租客出平台服务费。
（二）管理版（房东版）
3.2.1. 使用微信或支付宝扫描电表上的二维码，按提示注册账号登录；
3.2.2. 扫码添加电表，每个二维码都是独立的ID，填写电表安装的位置信息，以及相对应的单价（单价可修改）；
3.2.3. 根据流程提示填写管理员（房东）的微信、支付宝收款账号，请注意“姓名”栏，需填写身份证一模一样的姓名；
3.2.4. 进入电表详情页，可查看总用电量及剩余电量信息（信号状态正常下，30分钟刷新1次）。此界面可修改单价，强制拉合闸，管理员可通过该界面给电表充值，同时可通过微信分享电表，租客无需扫码即可充值；
3.2.5. 点击详情页右上角“三个点”按钮，有以下功能页：
（1）抄表：抄取最新用电量、剩余电量；
（2) 抄表记录：查看全部抄表记录，1天保存1条；
（3) 设备详情：可重命名位置，可删除电表设备；
（4) 二维码：管理员可保存或打印二维码，给用户使用；
（5) 蓝牙模式：在4G下发失败时，可切换蓝牙模式对电表进行抄表和充值；
（6) 电量清零：可清零用电量和剩余电量
3.2.6. 进入收入界面，可查看缴费明细，可查看每只电表的充值记录。
3.2.7. 进入“我的”界面，可修改账户密码、收款信息、设置”起充“金额，更换管理员手机号。也可切换到租客版。
四、外型尺寸、安装方式

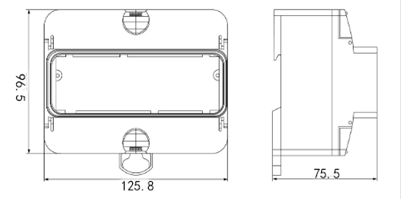

4.1外型尺寸

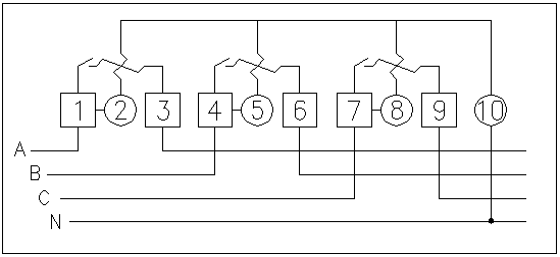

4.2 三相四线直接式接线方式：线路端子接线图（具体见表端子接线图）：

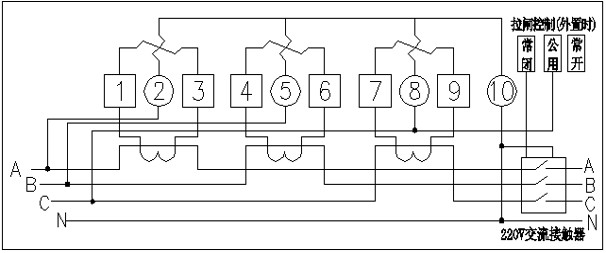

4.3  三相四线,电流互感式(电压3×220/380V,电流3×1.5 (6)A)):
