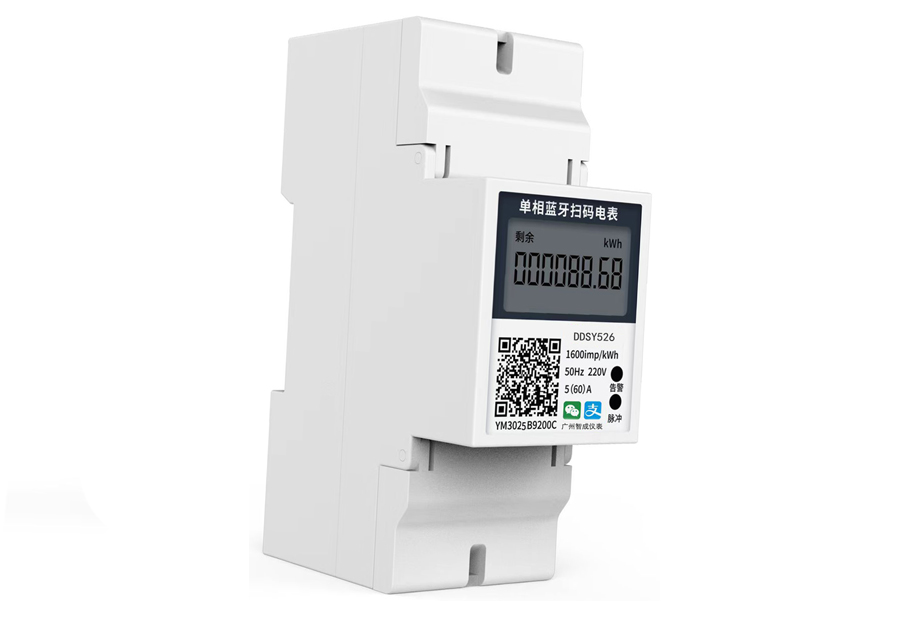

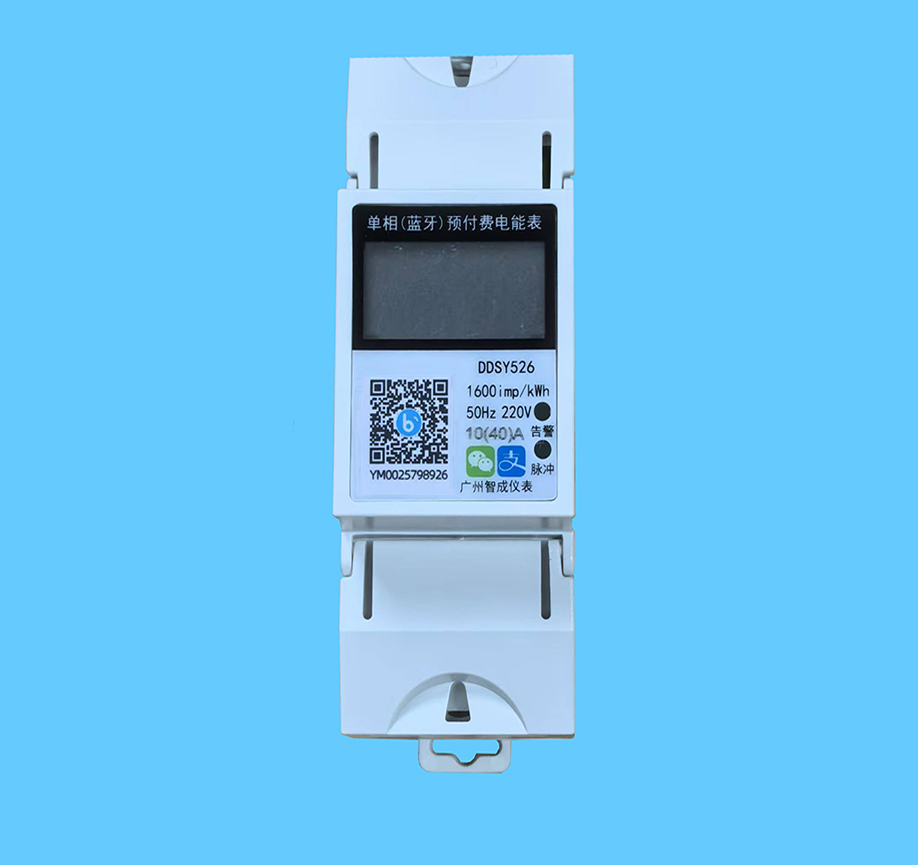

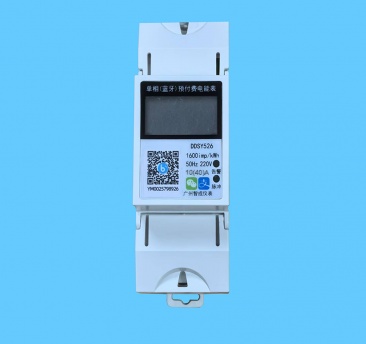

产品名称：DDSY526型 （导轨式 2P 蓝牙）
产品介绍:

一、产品概述

本产品采用先进的单片机处理系统进行数据的采集、处理和保存，在传统IC预付费电表基础上增加蓝牙通信功能，通过蓝牙通讯方式和手机连接，实现手机预缴电费功能。同时具有高精度、高可靠性、高过载、自身功耗低等特点，后台系统界面设计简洁美观，流程操作便捷，用户易上手使用，完美解决房东电费收缴困难，适用于公寓、物业、园区、校园等场景，主要功能如下：

1）在线收款：房东通过微信小程序，添加微信支付宝收款账号，租客缴纳电费后直接到达房东绑定的账号；

2）在线缴费：租客通过扫描电表二维码，实现在线缴费，支持微信支付宝双平台（蓝牙通讯距离无障碍物条件下10米）；

3）自动拉合闸：当电表充值余额为“0”时，系统自动拉闸。房东也可以通过微信小程序，蓝牙连接电表后远程拉合闸。

（一）租客版

3.1.1. 使用微信或支付宝扫描电表上的二维码，进入支付页面；

3.1.2. 点击充值，选择充值金额，立即支付，支付页面点击“完成”提示，完成充值；

3.1.3. 可在“我的”个人中心中，查看历史充值记录；

    3.1.4. 可在“我的”个人中心中，查看历史抄表记录；

       （二）房东版

3.2.1. 使用微信或支付宝扫描电表上的二维码，按提示注册账号登录；

3.2.2. 扫码添加电表，每个二维码都是独立的ID，填写电表安装的位置信息，以及相对应的单价（单价可修改）；

3.2.3. 根据流程提示填写管理员（房东）的微信支付宝收款账号，请注意“姓名”栏，需填写身份证一模一样的字；

3.2.4. 进入电表详情页，可查看用电量及剩余电量信息。在此界面可修改单价，强制拉合闸，管理员可通过该界面给电表充值，同时可通过微信分享电表，租客无需扫码即可充值

3.2.5. 点击详情页右上角“三个点”按钮，有以下功能页：

（1）抄表：抄取最新用电量、剩余电量；

（2) 抄表记录：查看全部抄表记录；

（3) 设备详情：可重命名位置，可删除电表设备；

（4) 二维码：管理员可保存或打印二维码，给用户使用；

（5) 电量清零：租客退租后，可清零用电量和剩余电量

3.2.6. 进入收入界面，可查看缴费明细，可查看每只电表的充值记录。

3.2.5. 进入“我的”界面，可修改账户密码、收款信息、设置”起充“金额，更换管理员手机号。也可切换到租客版。
二、技术性能与参数

2.1.1规格参数



         2.1.2 电气机械参数

正常工作电压	0.9~1.1额定电压
极限工作电压	0.8~1.15额定电压
电能表自身功耗	小于1W
继电器寿命	10万次以上
长宽高	102*36*71mm（根据外壳量下）

2.1.3 基本误差

负载电流（A）	功率因数	基本误差（%）
0.05Ib	1.0	±1.5
0.1Ib~Imax	1.0	±1.0
0.1Ib	0.5(L)	±1.5
	0.8(C)	±1.5
0.2Ib-Imax	0.5(L)	±1.0
	0.8(C)	±1.0

注：Ib为标定电流，Imax为额定最大电流

2.1.4 潜动

潜动：电表具有防潜动逻辑电路。电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

2.1.5功耗：≤2W（10VA）。

2.1.7环境条件:标准工作温度为：-25℃～70℃ , 极限工作温度为：-40℃～80℃。

2.1.6启动电流

在额定电压、额定功率、功率因数为1.0的条件下，当负

载电流为0.4%Ib时，电能表可以正常工作。

   三.、软件参数规格

功能	描述
总电量显示	总电量与剩余电量交替显示
剩余电量显示	总电量与剩余电量交替显示
断电提醒	1.液晶屏提示拉闸 2.告警灯亮
蓝牙参数	空旷范围内情况下10m以内

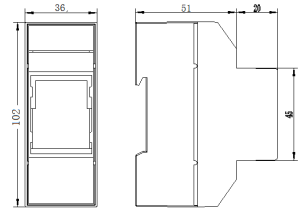

四、安装尺寸

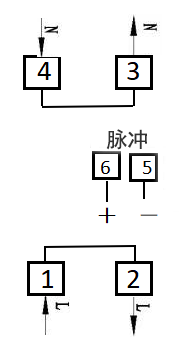

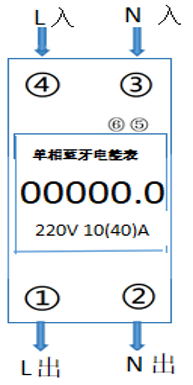

五、接线图 （L火线， N零线）
