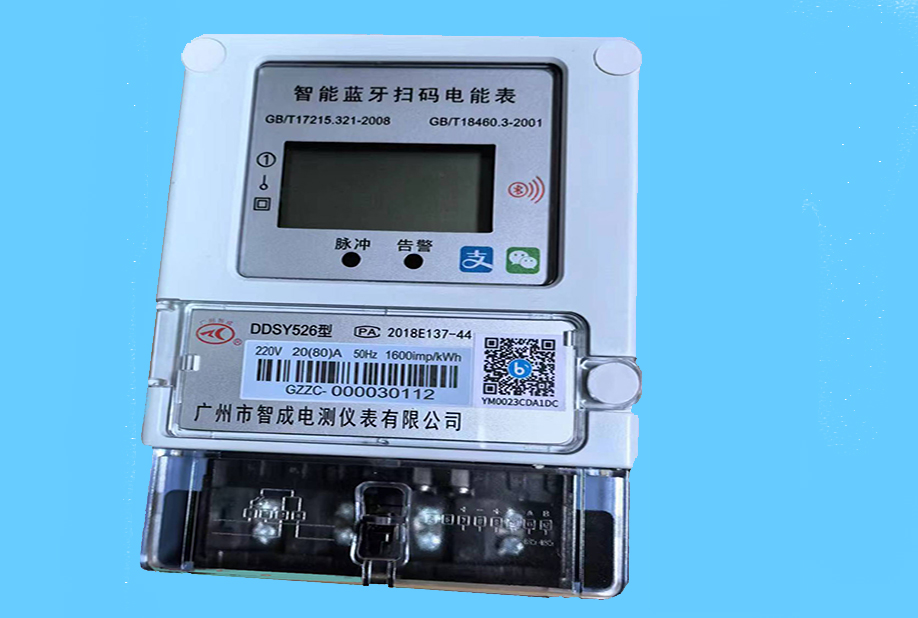

产品名称：DDSY526型  单相（蓝牙）预付费电能表
产品介绍:

1、概述

DDSY526型系列单相电子式预付费电能表,采用先进的超低功耗固态集成电路技术和SMT先进工艺，用于计量交流单相有功电能,广泛用于计量居民住宅、机关、商店等的用电量。应用蓝牙方式进行手机APP管理，先购电后用电,低电量告警用户购电，零电量自动拉闸断电。

其性能符合GB/T 17215.3 21-2008《交流电测量设备特殊要求第21部分：静止式有功电能表(1级和2级)》和GB/T18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》标准中对单相电子式电能表的技术要求。

2、功能特点

2.1 电能计量准确稳定，整机出厂后无需调整，可延长检定周期，大大减少电力部门测试和校验电能表的工作量，可靠性较同类产品有明显提高。

2.2 双向计量功能，精确测量正、反双向的电能，以总电能累计电量，具有防窃电功能。

2.3 采用光电隔离电能脉冲输出信号，可进行误差检测，发光管指示用电。

2.4 仪表具有宽负荷、高准确度、高可靠性、高灵敏度、误差曲线平直、体积小、重量轻、功耗低、过载能力强、安装方便等优点。

2.5 仪表和手机APP管理系统配合使用，详细操作说明,请查看软件使用说明。



3、规格和主要参数

3.1 规格型号(备注：特殊规格，用户需要可定做)

3.2基本误差

3.3起动：在参比电压、参比频率及功率因数为1的条件下，当负载电流为0.4％Ib（1级表）、0.5％Ib（2级表）时，电能表应能起动并连续计量电能。

3.4潜动：当电压线路为115％参比电压，电流线路无电流时，电表输出脉冲不应多于1个。

3.5功耗：≤2W和10VA。

3.6 工作电压范围:规定工作电压：0.9～1.1参比电压，极限工作电压：0.0～1.15参比电压。

3.7 温度范围:规定工作温度：-25℃～+55℃，极限工作温度：-40℃～+70℃。

3.8 湿度范围：年平均相对湿度<75％。

3.9 安全性能：产品符合GB/T 17215.321-2008规定的关于安全指标的要求。

4、工作原理

仪表通过传感器分别进行电流和电压取样，经A/D转换、DSP乘法器、D/F变换、分频、计数驱动器等电路处理，输出脉冲指示，脉冲计量传输到CPU处理运算控制。手机管理系统软件通过蓝牙方式传输电量等参数数据到电表内CPU，经CPU运算后，提供显示，报警、切断状态信号等控制功能。

5、安装和接线使用

5.1外形及安装尺寸图:

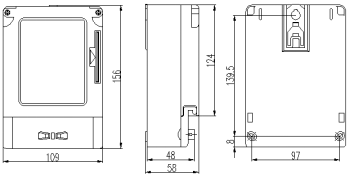

白翻壳：

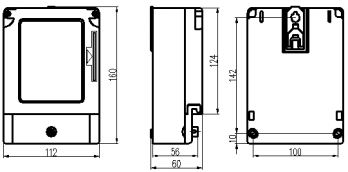

新白翻壳：

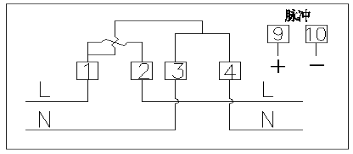

5.2接线图:（L火线，N零线）



6、运输与贮存

电    仪表运输不应受到剧烈冲击，应根据JB/T 9329-1999《仪器仪表运输、运输贮运基本环境条件及试验方法》的规定运输和储存。

    保存仪表应在原包装内，储存环境-25℃～+70℃，相对湿度不超过75％，环境中不应有腐蚀性气体，应防潮。

    仪表在仓库里保存应放在台架上，叠加高度不超过6箱，拆箱后单只包装电能表叠放高度不超过10只。

7、售后服务

自产品出厂日期起十八个月内,在客户正常的储运、保养、使用，公司封印完整未拆动情况下，因产品的制造问题而不能正常使用时，本公司免费维修或更换，如因不可抗拒力或人为损坏的，可以报修，本公司只收取零配件费用，不额外收取其它费用。
