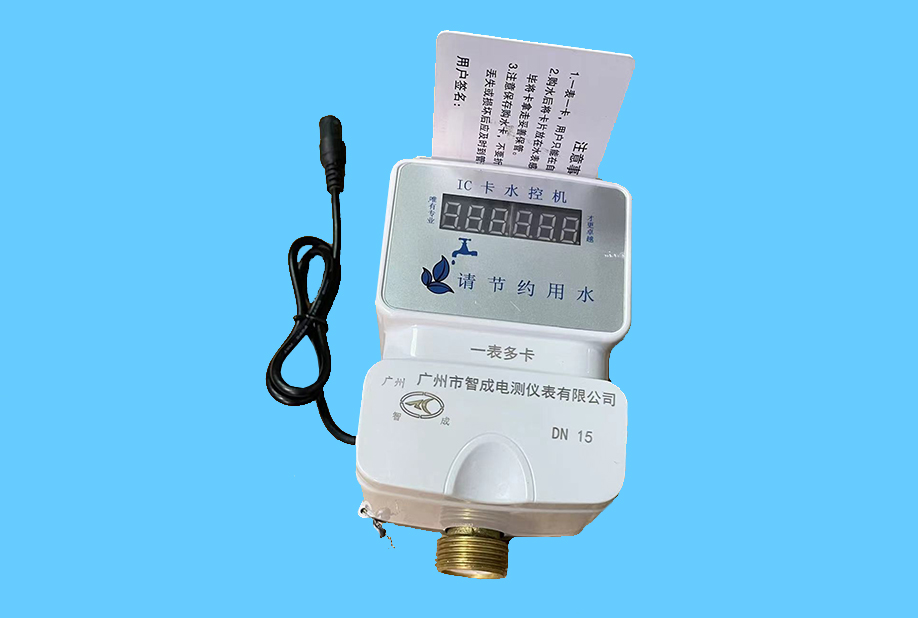

产品名称：IC卡 水控机
产品介绍:

一、水控机结构说明 长140mm*高70mm*宽75mm

水控一体机主要由电子控制模块，IC卡和发讯基表三部分组成，电子控制模块是水表的核心部分，它负责采样、计费、显示等，同时针对水控机的运行状态及时采取措施进行处理，然后将运行的重要数据保存下来以供以后使用分析。

本产品适用于学校、工厂集体宿舍、公共浴室、饮用水供应场所等，实现公平用水，节约用水、节约能源，智能管控的目的。

二、水控机安装说明及注意事项

1、   水控机为内15口径（4分管），安装时请注意进水端方向；

2、   安装时请尽量使水控机水平放置，以免计费不精确及压力过大而不能关阀；

3、   水控机额定功率为12W，额定电源为12V，1A；

4、   在冷水和热水环境下均可使用；

5、   第一次使用时请先刷系统卡及设置卡；

三、水控机技术参数：

   卡片种类: 符合 mifare 标准的卡；

   操作距离: 50mm；

   工作频率: 13.56MHZ；

   读卡时间: <0.3 秒；

   工作电压: 12v；

   环境温度: 0℃--100℃；

   输出控制方式:12V  1A；

   发卡量：无限；

   计费精度：0.01元/吨；

   最大累计消费总额：9999.99 ；

   可设定当日及当月最大消费金额和消费次数；

四、水控机首次使用及设置

4.1  刷系统卡

首次开机屏幕显示为：-SYS- ，如下图：

在刷卡感应区刷系统卡 ，直到屏幕出现以下提示，如下图：

4.2  刷设置卡

刷了系统卡后，水控机屏幕显示为：OPErr，如下图：

在刷卡感应区刷设置卡，直到屏幕出现以下提示即可，如下图：

五、水控机正常使用

5.1  实时计流量模式

用户使用时，将卡放在感应区，水控机显示卡余额并开阀，出水，并根据设好的费率实时扣费，屏幕显示卡余额，卡拿开就停水。

5.2  计次计流量模式

用户使用时，将卡插入卡槽或放在感应区，水控机显示卡余额，扣本次金额，开阀出水。

5.3  抄表卡采集数据

用户消费后，水控机屏幕显示未采集数据的总额，用软件制作一张抄表卡来采集消费数据。将抄表卡置于感应区，当水控机屏幕显示为-PASS-则采集完成，屏幕显示为：0：00。
