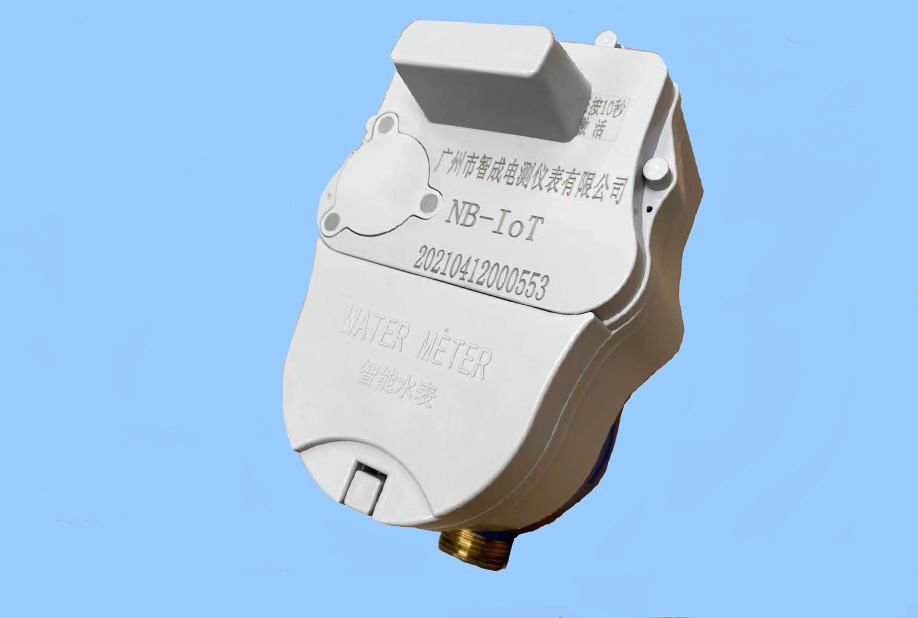

产品名称：LXSK-15型 NB-LOT 无线远程阀控冷水表
产品介绍:
本产品是一种旋翼、多流束、无线远传水表，用来计量流经自来水管道饮用冷水的体积总量。选用材料符合饮用水计量仪表材料卫生标准，各项性能指标达到GB/T778-2007（等同ISO4064 )、建设部CJ/T188-2004《户用仪表数据传输技术条件》、CJ/T244-2012 《电子远传水表》等标准的技术要求。可用于住宅和企事业用水的计量与收费工作是自来水公司和房产物业公司等自来水收费管理部门现代化管理的理想计量收费器具。
※ 内置流量卡：采用电信工业级SIM卡（贴片式），耐高低温（-40度—+105度）。
※流量年限：8年NB流量卡
※远程抄读：周期性定时主动上报表计读数。
※远程阀控：可远程关阀和开阀。
※预付费：支持预付费和预购量，欠费关阀。
※预警系统：电池欠压，计量异常、预购量和预付费使用达到阈值等告警提示。
※内置天线：内置天线、信号稳定可靠，实现全覆盖，无盲区。
※内置电池：内置电容量锂电池，使用寿命超5年。
※配套管理系统：远程抄表，远程充值，远程开关阀，数据统计，报表下载，水价设置，电池电压状态。
|
序号 |
项 目 |
单位 |
参 数 |
|
|
1 |
公称口径(DN) |
mm |
15 |
20 |
|
2 |
尺寸(L*H) |
mm |
165*155 |
195*155 |
|
3 |
最小流量Q1 |
L/h |
31.25 |
50 |
|
4 |
分界流量Q2 |
L/h |
50 |
80 |
|
5 |
常用流量Q3 |
m3/h |
2.5 |
4 |
|
6 |
过载流量Q4 |
m3/h |
3.125 |
5 |
|
7 |
Q3/Q1 |
|
80 |
|
|
8 |
最大压力 |
MPa |
≦1.0 |
|
|
9 |
最大流量压损 ΔP |
MPa |
≦0.1 |
|
|
10 |
使用温度 |
℃ |
0～55 |
|
|
11 |
环境相对湿度 |
|
≦100% |
|
|
12 |
误差 |
|
Q1～Q2±5%，Q2～Q4±2% |
|
|
13 |
最小读数 |
m3 |
0.00001 |
|
|
14 |
最大读数 |
m3 |
99999.99999 |
|
|
15 |
计量等级 |
|
B级 |
|
|
16 |
防护等级 |
|
IP68 |
|
|
17 |
工作电压 |
V |
3.6 |
|
|
18 |
静态工作电流 |
µA |
≦30 |
|
|
19 |
传感器类型 |
|
3点霍尔传感器 |
|
|
20 |
电子计量精度 |
m3 |
0.01 |
|
|
21 |
无线工作频率 |
MHz |
470～510 |
|
|
22 |
接收灵敏度 |
dBm |
-127(1.2Kbps) |
|
|
23 |
无线调制方式 |
|
FSK |
|
|
24 |
通讯速率 |
bps |
≧1200 |
|
|
25 |
内置时钟误差 |
S/d |
≦1 |
|
|
26 |
发射功率 |
mW |
≦50 |
|
|
27 |
传输距离 |
m |
≧500(直线无障碍) |
|
|
28 |
使用寿命 |
年 |
≧12 |
|
注：最佳使用的流量。
Ⅱ)过载流量（qS）是水表在无损坏情况下短时间内可使用的最大流量，其值两倍于常用流量。
Ⅲ)最小流量（qmin）是在最大允许误差范围内的最低流量。
1、应根据管道的常用流量和水表的常用流量来选择水表的口径。
2、安装位置要避免撞击、曝晒、冰冻、污染、强磁场和水淹，以便拆装、观察。如遇冰冻，应将水表 拆下后放在室内自然融化，切忌火烤或用热水浇。
3、水表应水平安装，水流方向应与表壳箭头所指示的方向一致,不得倒装。为便于安装及维修时拆装 水表，可在水表后安装伸缩器，以补偿安装时的长度误差。
4、新装管道务必把管内泥沙、麻丝等杂物冲洗干净再安装水表，以避免造成水表故障。
5、水表如安装在锅炉旁，应防止热水及蒸汽直冲烫坏水表。
6、水表长期使用，管道内杂质、铁锈等会堵塞滤水网或进入表内，使水表误差增大或影响正常运转，应定期清洗和检定。同时该水表不可使用在热水管道中。
7、水表与管道连接完毕后，应将连接螺母与水表用封印封好，防止不正当的拆卸。
|
公称口 径DN |
长度L (mm) |
高度H(mm) |
螺纹 D |
连螺纹长度 mm |
||
|
正常 |
翻盖 |
amin |
bmin |
|||
|
15 |
165 |
155 |
185 |
G3/4B |
10 |
12 |
|
20 |
195 |
155 |
185 |
G18 |
12 |
14 |
