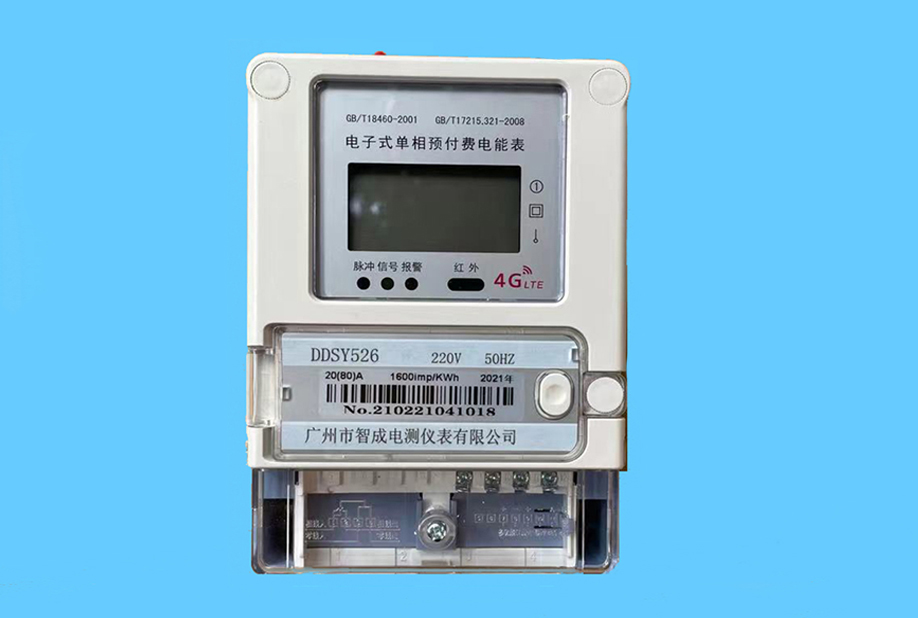

产品名称：DDSY526型 单相4G远程预付费电能表
产品介绍:

一、概述

DDSY 526-4G型无线远程单相预付费电能表，采用先进的专用集成电路设计，全自动表面贴装（SMT）生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能IC卡技术实现预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。

产品符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电能表》的全部技术要求。

该仪表能实现预付费，设定日抄表，掌上电脑编程及抄表等功能；内置4G无线模块和4G流量卡（含10年流量费用），通电后电表可与云平台自动连接通讯。电表具有远程抄表、远程拉合闸及远程售电功能。通信规约可支持DL/T 645-2007《多功能电能表通信规约》，为用电自动化管理提供了必备的条件。

二、工作原理

1、工作原理图

电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。

三、规格型号及技术参数：

1、规格型号

规格 型号	精度等级	电压规格 (V)	电流规格（A）
DDSY526	1.0	220	5(20)、10(40) 、15(60)20（80） 、30(100)

2、主要技术参数：

a、基本误差:

负载电流	功率因数	百分数误差限（％）
0.05Ib≤I<0.1Ib	1.0	±1.0
0.1Ib≤I≤Imax		±0.6
0.1Ib≤I<0.2Ib	0.5（滞后）      0.8（超前）	±1.0
0.2Ib≤I≤Imax		±0.6

b、气参数（参比条件）：

起动电流： 0.4 % Ib

功耗：电压线路<1.0W，3.0VA；

电流线路 < 1.0VA

潜动：具有逻辑防潜动电路

电压范围：  220V±10%

工作温度范围：-25℃~ +65℃

掉电数据存贮时间>20年

四、安装与使用

   1、电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

   2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。

   3、按图一、图二安装和接线，拧紧接线螺钉，并紧固端钮盒内连接板。

   4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。

   5、运行显示：电表运行过程中，轮流显示表内剩余金额、购电金额、总购金额、总用电量、用户编号、常数、电流、电压、功率、功率因数。

6、超容报警：电表运行过程中，如果“报警指示灯”快速闪烁显示，则警告用户已超容用电。如该电表被设置为超容断电限容方式，则超容用电60秒后，将拉闸3分钟；如用户插卡响应可立即恢复供电。

  7、 预警提醒：当表内剩余电量小于“声光报警电量”时，“报警指示灯”将闪烁（间隔为1秒）显示提醒用户购电。

8、 断电警告：当表内剩余电量小于“拉闸报警电量”时，“报警指示灯”常亮，液晶上显示“拉闸”提示符，继电器拉闸，此时用户应将快去供电部门购电，以免不能及时购电而无法用电。

9、 购电提醒：当表内剩余电量小于“报警电量”时，“报警指示灯”将常亮提醒。

10、 故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。



图一 外形图



五、运输与贮存

1、表在运输和拆封时不应受到剧烈冲击，并根据GB/T15464-1995《仪器仪表包装技术条件》规定运输储存。

能表应保存在原包装内，环境温度为-25℃ ~ +55℃，相对湿度不超过85%，空气中无腐蚀性气体的环境中。电能表在货架上贮存时，整箱叠放高度不超过5箱，拆箱后单只包装的电能表叠放高度不超过10只。



六、质量保证

电表自出厂日期十八个月内，在用户遵守本说明书规定要求，铅封仍完整的条件下，倘发现电表不符合技术条件所规定的要求时，制造厂给予免费修理或更换。
