产品名称：三相四线电子式导轨式 4P
产品介绍:

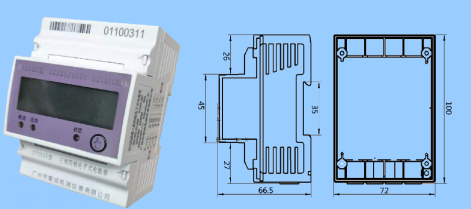

三相四线电子式（导轨式 4P）电能表           安装尺寸

1.概述

DTS526型三相电子式电能表，使用在供电部门、工厂、企业、商业、农业的动力、照明设备的有功电能计量，该表采用进口专用大规模集成电路，16位A/D转换、数字乘法器、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的新型电能仪表。用于计量频率为50Hz的交流三相有功电能,并电量采用液晶显示，读数直观便于抄表，为三相电能测量提供先进、可靠的计量工具。

该表采用的计量模块能精确地测量三相正反双向有功电能。计量准确、稳定、可靠、具有良好的抗电磁骚扰、低功耗、高准确度、防窃电、宽量程、长寿命等特点。

本产品各项性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》对电能表技术指标。

2.工作原理

本电能表采用三相供电方式，并在任一单相供电情况下都能正常工作。

电能表工作时，电压、电流经取样电路分别取样后，送至大规模专用集成电路缓冲放大，再由16位A/D转换器转换成数字信号，经数字乘法器运算后，转换成和电能大小成正比的脉冲，驱动计度器进行电能累加和驱动脉冲指示灯，并输出脉冲，供计量。

3.规格型号及技术指标

3.1 规格型号

型  号	等级	参比电压	标定电流
三相三线	1.0级	3×100V	3×1.5(6)A
		3×380V	3×1.5(6)A
DTS526型（导轨式）三相四线电子式电能表		3×57.7/100V	3×1.5(6)A
		3×220/380V	3×1.5(6)A
			3×5(20)A
			3×10(40)A 3×10(60)A 3×15(60)A
			3×20(80)A 3×30(100)A





3.2 基本误差（平衡负载基本误差极限）

注：(Ib为基本电流  In为额定电流  Imax为最大电流)

电  流  值		功率因数(COSφ)	误差极限(%)
直接接入仪表	经互感器仪表		1级	2级
0.05Ib≤I＜0.1Ib	0.02In≤I＜0.05In	1.0	±1.5	±2.5
0.1Ib≤I＜Imax	0.05In≤I＜Imax	1.0	±1.0	±2.0
0.1Ib≤I＜0.2Ib	0.05In≤I＜0.1In	0.5(感性)	±1.5	±2.5
		0.8(容性)	±1.5	—
0.2Ib≤I≤Imax	0.1In≤I≤Imax	0.5(感性)	±1.0	±2.0
		0.8(容性)	±1.0	—



不平衡负载各电流点的百分数误差极限为1级表±2.0，2级表±3.0。

3.3 起动

在参比电压、参比频率及功率因数为1.0的条件下，负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能起动，并连续计量电能。

3.4 潜动

电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

3.5 工作电压范围

正常工作电压：0.9Un～1.1Un，极限工作电压：0.0Un～1.15Un

3.6 功耗

每相电压线路功耗≤2W/10VA，每相电流线路功耗≤4.0VA

3.7 环境条件

正常工作温度：-10℃～+45℃,工作极限温度：-25℃～+55℃,存贮和运输温度：-25℃～+70℃

相对湿度：年平均≤75%

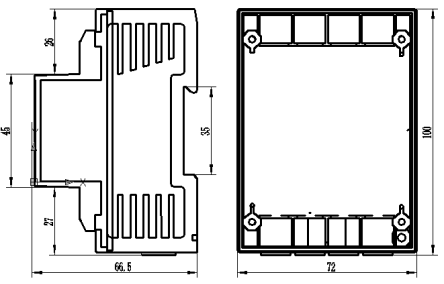

3.8 外形尺寸见尺寸图：







4.主要功能

4.1 电能计量功能

计量有功总电能和无功总电能。三相电源供电，一相或两相断电，计量准确度不受影响。

4.2 脉冲输出接口

带光耦隔离有功无源脉冲输出接口，脉冲宽度为80ms。

4.3 缺相指示功能

某相缺相时，相应相电压符号闪烁指示。

4.4 仪表液晶显示，轮显电量、电压、电流、有功功率等参数，电量显示10秒，其它数据轮显5秒。

5.安装和接线

5.1 电能表在安装使用前应检查铅封是否完好，如无铅封或贮存时间1年以上，应请有关部门重新校验，方可安装使用，电表在使用中发现有异常现象，用户不能私自拆卸，应请有资格的专业人员处理。

5.2 仪表应安装使用在室内，室外安装时必须有专用的仪表箱保护，应由专业人员安装，用户不得随意拆卸和打开铅封。

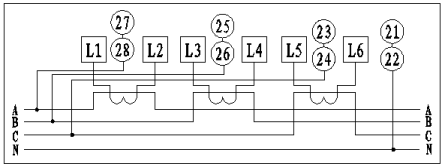

三相四线电压直接式，电流互感式(电压3×220/380V,电流=3×1.5(6)A):

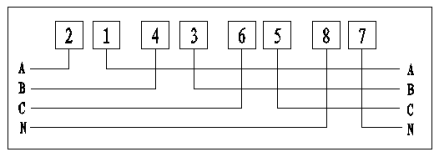

三相四线电流电压直接式(电压3×220/380V,电流≥3×5(20)A):

4.测试端子接线图(具体见表端子接线图
