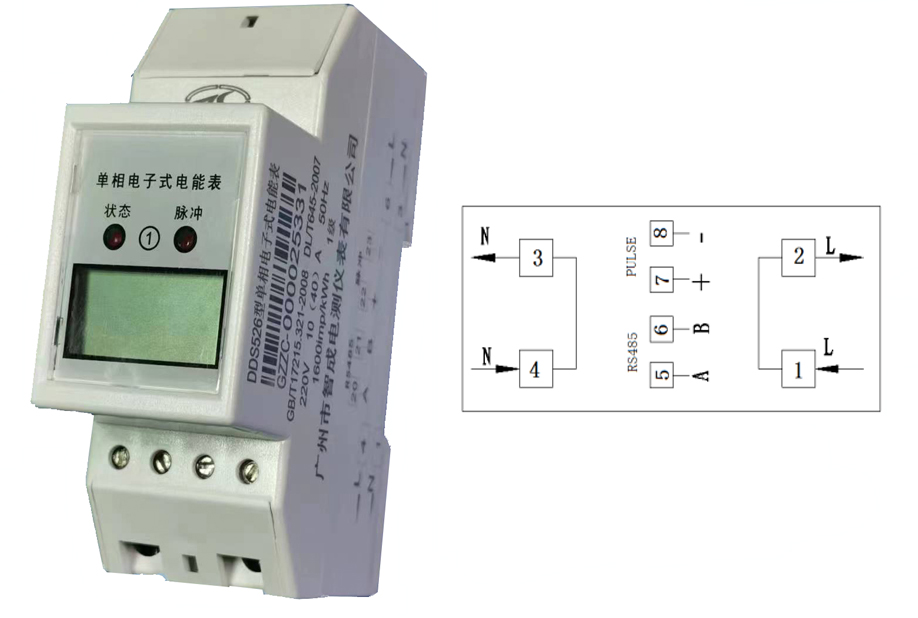

产品名称：单相导轨式 2P电子式
产品介绍:
1.概术
DDS526型单相电子式电能表采用先进的超低功耗固态集成电路技术和SMT先进工艺，用于计量交流单相有功电能。本产品各项性能指标符合IEC 62053-21：2003、GB/T17215.321-2008《1级和2级静止式交流有功电能表》对单相静止式电能表技术指标。通讯规约符合DL/T 645-1997和DL/T 645-2007《多功能电能表通信规约》或MODBUS通讯规约。
2、功能及特点
2．1具有宽负荷、高准确度、高可靠性、高灵敏度、误差曲线平直、低功耗等特点。
2．2具有双向计量功能，能够精确地测量正、反双向的有功电能，按总电量计量，液晶显示，数据永久保存。
2．3采用光耦隔离的无源脉冲输出接口。
2．4具有RS485通讯接口，波特率默认为1200或2400(DL/T645时)和4800(MODBUS时)，可修改为1200，2400，4800，9600。（可选项）
2．6仪表采用LCD液晶显示,大方直观。仪表轮显常数，电量，表号，电压，电流，功率等数据，电量显示10秒,其它数据显示5秒。
3、 规格和主要参数
3.1 规格型号
|
型 号 |
等级 |
频率 |
参比电压 |
标定电流 |
|
DDS |
1级 2级 |
50Hz 60Hz |
220V 230V |
1.5(6)A,5(20)A, 5(32)A, 5(65)A,10(40)A, 10(60)A,15(60)A |
3.2基本误差(Ib 为基本电流，Imax为最大电流)
|
负载电流 |
功率因数 |
基本误差（%） |
|
|
1级 |
2级 |
||
|
0.05Ib≤I＜0.1Ib |
1.0 |
±1.5 |
±2.5 |
|
0.1Ib≤I≤Imax |
1.0 |
±1.0 |
±2.0 |
|
0.1Ib≤I＜0.2Ib |
0.5L(感性) |
±1.5 |
±2.5 |
|
0.8C(容性) |
±1.5 |
－ |
|
|
0.2Ib≤I≤Imax |
0.5L(感性) |
±1.0 |
±2.0 |
|
0.8C(容性) |
±1.0 |
－ |
|
3.3起动：在参比电压、参比频率、功率因数为1.0条件下,1级表为0.4%Ib,电表能起动和正常计量。
3.4潜动：电表具有防潜动逻辑电路。电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
3.5功耗：≤2W（10VA）。
3.6环境条件:标准工作温度为：-25℃～70℃ , 极限工作温度为：-40℃～80℃。
4、 工作原理
计量芯片把电压和电流信号进行采样，并转换成和电能量成
4.通讯规约(DL/T645-1997 或DL/T645-2007时)
|
序号 |
数据项名称 |
数据格式 |
读 |
写 |
DL/T645-1997 |
DL/T645-2007 |
数据 长度 |
|
1 |
总电量 |
XXXXXX.XX |
* |
|
9010 |
00000000 |
4 |
|
2 |
正向电量 |
XXXXXX.XX |
* |
|
9030 |
00010000 |
4 |
|
3 |
反向电量 |
XXXXXX.XX |
* |
|
9020 |
00020000 |
4 |
|
4 |
表号 |
NNNNNNNNNNNN |
* |
* |
C032 |
04000401 |
6 |
|
5 |
常数 |
XXXXXX |
* |
|
C030 |
04000409 |
3 |
|
6 |
电压 |
XXX V |
* |
|
B611 |
|
2 |
|
XXX.X V |
* |
|
|
02010100 |
2 |
||
|
7 |
电流 |
XX.XX A |
* |
|
B621 |
|
2 |
|
XXX.XXX A |
* |
|
|
02020100 |
3 |
||
|
8 |
有功功率 |
XX.XXXX kW |
* |
|
B630 |
02030100 |
3 |
|
9 |
无功功率 |
XX.XX kvar |
* |
|
B640 |
|
2 |
|
XX.XXXX kvar |
* |
|
|
02040100 |
3 |
||
|
10 |
视在功率 |
XX.XXXX kVA |
* |
|
B660 |
02050100 |
3 |
|
11 |
功率因数 |
X.XXX |
* |
|
B650 |
02060100 |
2 |
|
12 |
频率 |
XX.XX Hz |
* |
|
B664 |
02800002 |
2 |
|
13 |
拉合闸状态字 |
拉合闸状态0000000X X:0命令合闸 1命令拉闸 |
* |
|
C020/C029 |
04000501 |
1 |
|
14 |
拉合闸控制 |
3355拉闸 9966合闸 |
|
* |
C028 |
|
2 |
5.安装尺寸（2P）接线图：

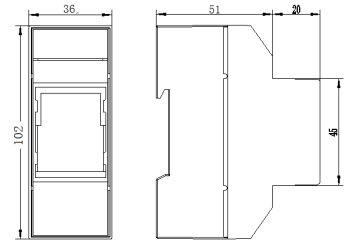

5.1外形尺寸：

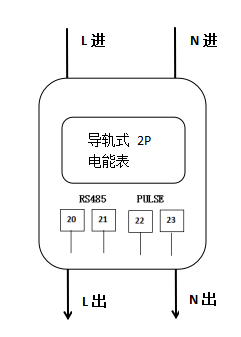

5.2单相导轨式（2P）接线图：（上进上出，下进下出款）

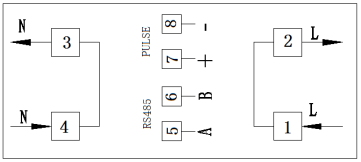

5.3单相导轨式（2P）接线图：（上进下出款）
