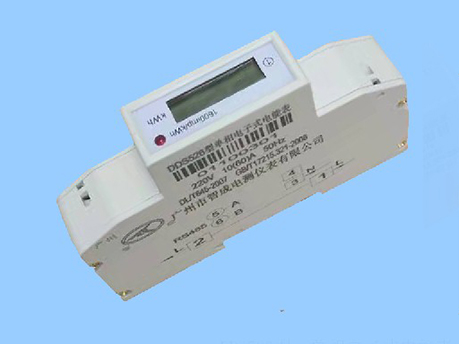

产品名称：DDS526型1p
产品介绍:
单相（导轨式 1P）电子式电能表 安装尺寸
1、概述
DDS526型单相电子式电能表采用先进的超低功耗固态集成电路技术和SMT先进工艺，用于计量交流单相有功电能。本产品各项性能指标符合IEC 62053-21：2003、GB/T17215.321-2008《1级和2级静止式交流有功电能表》对单相静止式电能表技术指标。通讯规约符合DL/T 645-1997和DL/T 645-2007《多功能电能表通信规约》通讯规约。
2、功能及特点
2．1具有宽负荷、高准确度、高可靠性、高灵敏度、误差曲线平直、低功耗等特点。
2．2具有双向计量功能，能够精确地测量正、反双向的有功电能，按总电量计量，液晶显示，数据永久保存。
2．3采用光耦隔离的无源脉冲输出接口。
2．4具有RS485通讯接口，波特率默认为1200或2400(DL/T645时)，可修改为1200，2400，4800，9600。（可选项）
2．6仪表采用LCD液晶显示,大方直观。仪表轮显常数，电量，表号，电压，电流，功率等数据，电量显示10秒,其它数据显示5秒。
规格和主要参数
3. 规格型号：
|
型 号 |
等级 |
频率 |
参比电压 |
标定电流 |
|
DDS526 |
1级
|
50Hz
|
220V
|
2.5(10)A, 5(20)A, 5(40)A,10(40)A, 10(60)A,15(60)A |
4.通讯规约(DL/T645-1997 或DL/T645-2007时)
|
序号 |
数据项名称 |
数据格式 |
读 |
写 |
DL/T645-1997 |
DL/T645-2007 |
数据 长度 |
|
|
1 |
总电量 |
XXXXXX.XX |
* |
|
9010 |
00000000 |
4 |
|
|
2 |
表号 |
NNNNNNNNNNNN |
* |
* |
C032 |
04000401 |
6 |
|
|
3 |
常数 |
XXXXXX |
* |
|
C030 |
04000409 |
3 |
|
|
4 |
电压 |
XXX V |
* |
|
B611 |
|
2 |
|
|
XXX.X V |
* |
|
|
02010100 |
2 |
|||
|
5 |
电流 |
XX.XX A |
* |
|
B621 |
|
2 |
|
|
XXX.XXX A |
* |
|
|
02020100 |
3 |
|||
|
6 |
有功功率 |
XX.XXXX kW |
* |
|
B630 |
02030100 |
3 |
|
|
7 |
无功功率 |
XX.XX kvar |
* |
|
B640 |
|
2 |
|
|
XX.XXXX kvar |
* |
|
|
02040100 |
3 |
|||
|
8 |
视在功率 |
XX.XXXX kVA |
* |
|
B660 |
02050100 |
3 |
|
|
9 |
功率因数 |
X.XXX |
* |
|
B650 |
02060100 |
2 |
|
|
10 |
频率 |
XX.XX Hz |
* |
|
B664 |
02800002 |
2 |
|
5. 单相（导轨式 1P）电子式电能表接线图：

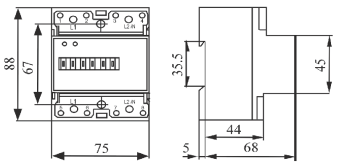

单相（导轨式 1P）电子式电能表外形尺寸图：
