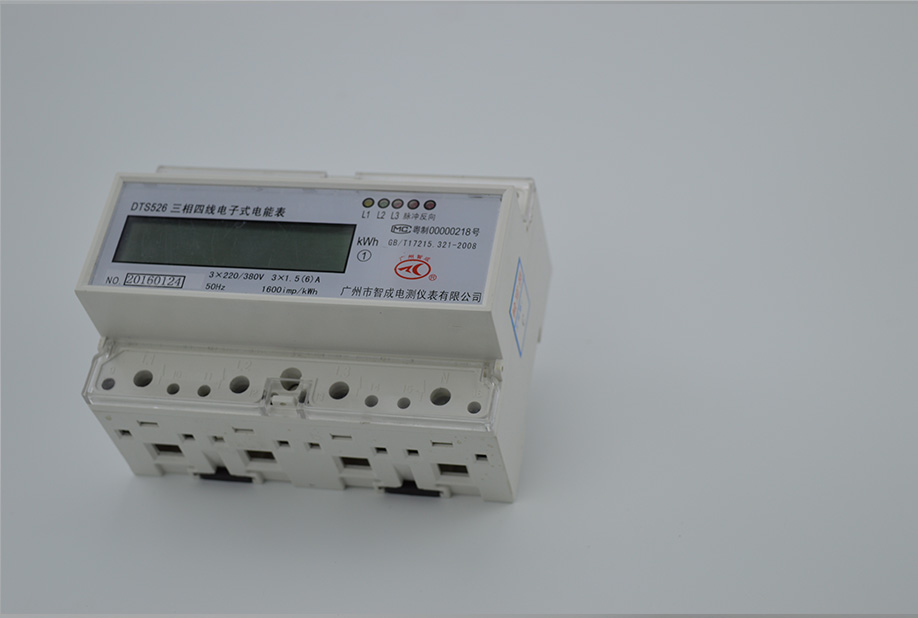

产品名称：DTS 526型 三相四线电子式电能表 （导轨式）
产品介绍:

1.概述

DT(S)S 526型导轨安装式三相电子式有功电能表，使用在供电部门、工厂、企业、商业、农业的动力、照明设备的有功电能计量，该表采用进口专用大规模集成电路，16位A/D转换、数字乘法器、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的新型电能仪表。用于计量频率为50Hz的交流三相有功电能,并电量采用液晶显示，读数直观便于抄表,为三相电能测量提供先进、可靠的计量工具。壳体采用导轨式结构设计.体积小,安装方便.采用国际通用的35mm导轨安装接口。

该表采用的计量模块能精确地测量三相正反双向有功电能。计量准确、稳定、可靠、具有良好的抗电磁骚扰、低功耗、高准确度、防窃电、宽量程、长寿命等特点。

本产品各项性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》对电能表技术指标。

2.工作原理

本电能表采用三相供电方式，并在任一单相供电情况下都能正常工作。

电能表工作时，电压、电流经取样电路分别取样后，送至大规模专用集成电路缓冲放大，再由16位A/D转换器转换成数字信号，经数字乘法器运算后，转换成和电能大小成正比的脉冲，驱动计度器进行电能累加和驱动脉冲指示灯，并输出脉冲，供计量。

3.规格型号及技术指标

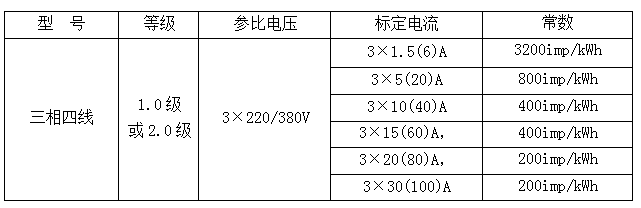

3.1 规格型号
