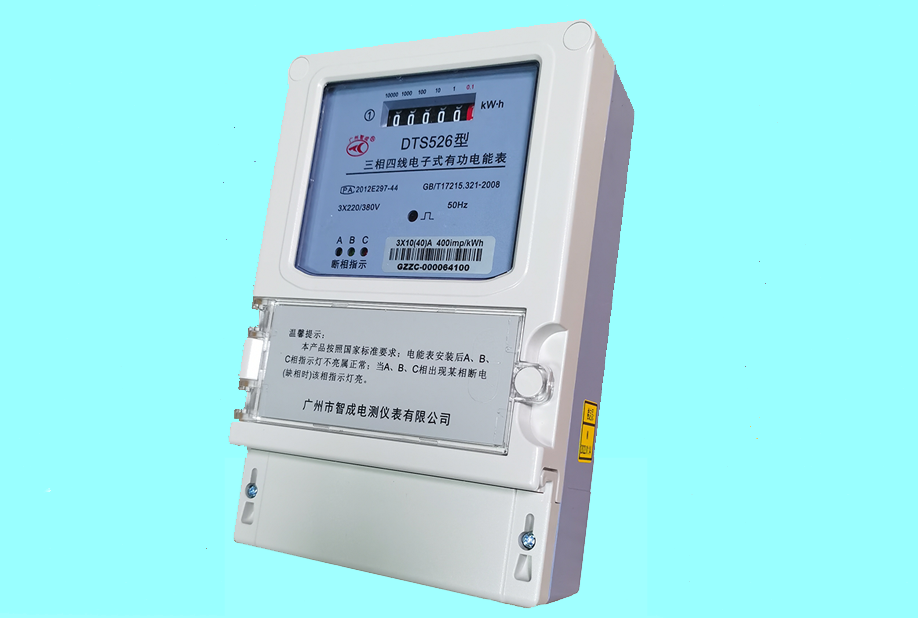

产品名称：DTS 526型三相四线电子式电能表
产品介绍:

1.概述

DT(S)S 526型三相电子式有功电能表，使用在供电部门、工厂、企业、商业、农业的动力、照明设备的有功电能计量，该表采用进口专用大规模集成电路，16位A/D转换、数字乘法器、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的新型电能仪表。用于计量频率为50Hz的交流三相有功电能,并电量采用液晶显示，读数直观便于抄表,为三相电能测量提供先进、可靠的计量工具。壳体体积小,安装方便.

该表采用的计量模块能精确地测量三相正反双向有功电能。计量准确、稳定、可靠、具有良好的抗电磁骚扰、低功耗、高准确度、防窃电、宽量程、长寿命等特点。

本产品各项性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》对电能表技术指标。

2.工作原理

本电能表采用三相供电方式，并在任一单相供电情况下都能正常工作。

电能表工作时，电压、电流经取样电路分别取样后，送至大规模专用集成电路缓冲放大，再由16位A/D转换器转换成数字信号，经数字乘法器运算后，转换成和电能大小成正比的脉冲，驱动计度器进行电能累加和驱动脉冲指示灯，并输出脉冲，供计量。

3.规格型号及技术指标

3.2.规格型号

型号及名称

有功准确度等级

额定电压（V）

基本电流（A）

DSS526型三相三线电子式有功电能表

1.0级

3×100

3×380

3×440

3×1.5（6）

3×5（20）

3×10（40）

3×15（60）

3×20（80）

3×30（100）

DTS526型三相四线电子式有功电能表

3×57.7/100

3×220/380

3.主要电气性能指标

3.1 基本误差：见下表

带平衡负载百分数误差限：

电流值		有功1.0级
直接接入式仪表	经互感器接入式仪表	功率因数COSΦ	误差%
0.05Ib≤I＜0.1Ib	0.02Ib≤I＜0.05Ib	1	±1.5
0.1Ib≤I≤Imax	0.05Ib≤I≤Imax	1	±1.0
0.1Ib≤I＜0.2Ib	0.05Ib≤I＜0.1Ib	0.5L	±1.5
0.1Ib≤I＜0.2Ib	0.05Ib≤I＜0.1Ib	0.8C	±1.5
0.2Ib≤I≤Imax	0.1Ib≤I≤Imax	0.5L	±1.0
0.2Ib≤I≤Imax	0.1Ib≤I≤Imax	0.8C	±1.0

3.2 起动电流

经电流互感器接入：有功≤0.002Ib

直接接入：有功≤0.004Ib

3.3 潜动

当电压线路施加115%额定电压、电流回路断开时，电能表输出的脉冲不多于1个。

3.4 功耗

每相电压回路功耗≤2W/10VA

每相电流回路功耗≤4VA

3.5 工作电源电压

正常工作电压：0.9Un～1.1Un

极限工作电压：0.7Un～1.2Un

3.6 环境条件

环境温度：-25℃～+55℃

相对湿度：25～95％

3.7 仪表安全性能

仪表指标符合GB/T17215-2008《1级2级静止式交流有功电能表》规定的要求。

4.主要功能

4.1 电能计量功能

电能计量功能：有功电能计量。三相电源供电，一相或两相断电，计量准确度不受影响。

4.2 输出接口

带光耦隔离有功无源脉冲输出接口。

4.3 缺相指示功能

用三个发光管来指示是否缺相，三个发光管分别代表A、B、C三相。本公司该型号产品，A、B、C三相指示灯在正常情况下是不亮的，当某一相出现缺相时，该相灯亮起，证明该相缺相。

5.电路原理

功率计量部分采用进口专用大规模集成电路，在电压电流不平衡时，能计量有功电能。电路主要由A/D转换、功率计算、电能累加、防潜动等部分组成。具有高可靠、高精度、低功耗的特点，有功电能采用计度器分别计量显示。电能表采用三相供电方式，只要同时有两相供电（四线表有一相电压供电）就能正常工作，当任意一相断电时，面板上缺相指示灯不亮。

6.仪表的安装与接线

6.1 仪表在出厂前经检验合格并加铅封。在安装使用前，应检查铅封是否完好，铅封完好即可安装使用，对无铅封或储存时间过久的仪表，应请有关部门重新检验，合格后方可安装使用。

6.2 电能表上部有挂钩螺钉孔，用M4挂钩螺钉固定，电能表下部有2个安装孔用M4×10或M4×12普通螺钉固定在接线板上，建议安装高度为1.8m左右。

6.3 仪表正确接线，通电后即可进入正常运行状态，在使用中发现有异常现象，用户不能私自拆卸，应请有资格的专业人员进行处理。

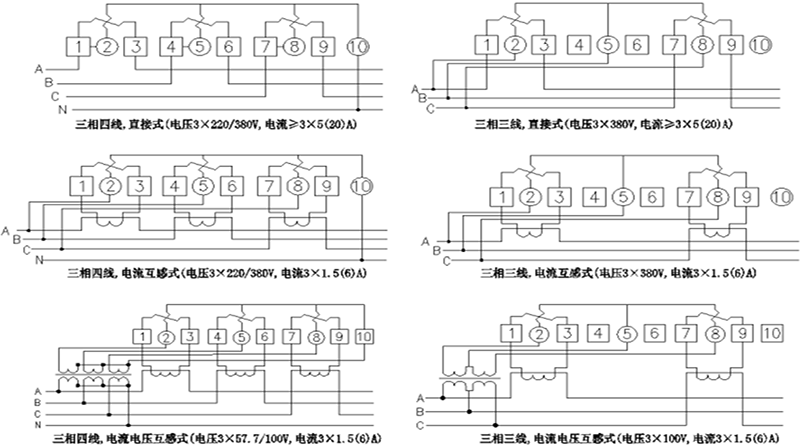

6.4 接线图（具体见表端子接线图）:
