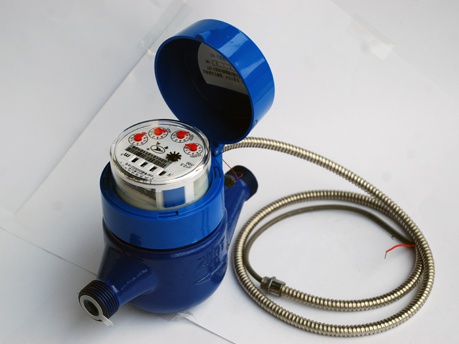

产品名称：LXSY-15E（～50E）型 旋翼湿式远传冷水表
产品介绍:

LXZ、LXSY型编码直读远传水表是用于计量流经自来水管道的水体积总量的测量仪表，适用于小型工业用水和家庭用水。LXZ型为液封机构，字轮机构采用特种液体封装，可长期保持表盘示值清晰，读数永不污染；LXSY型为干式结构，计数机构真空密封、表度盘字轮不受水质影响，读数永久清晰。字轮显示计数值量程大、精度高，计量及其他性能要求满足GB/T 778.1~3—2007  B级标准，电子装置

符合《电子远传水表》（CJ/T 224-2006）标准。

流量参数

水表代号	公称口径 DN（mm）	计量等级	过载流量	常用流量	分界流量	最小流量
			m³/h
DN15	15	2.0	3.15	2.5	0.040	0.025
DN20	20	2.0	5.0	4.0	0.063	0.040
DN25	25	2.0	8.0	6.3	0.100	0.063

l 工作电源：DC 10-14V（RS485）；DC32-42V（MBUS）；

l 工作环境：温度：-5~+45℃    湿度：0~95%RH；

l 与上位机通讯方式：a）RS-485现场总线；b）M-bus现场总线；

通讯传输速率：1200/2400 baud，通讯传输最大距离：1200m；

l 总线引脚ESD保护超过10kV；

l 短路电流限制；

l 针对总线开路、短路、空闲等故障保护；

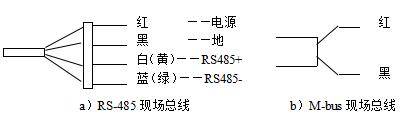

l 在网络读表系统中连接方法：

特点：

1. 机械计量及其它性能要求满足GB/T 778.1~3—2007  B级标准, 电子装置符合《电子远传水表》（CJ/T 224-2006）标准。

2. 由于直接读取字轮数据，因此跟传统脉冲水表相比，它可将读数误差降低到几乎为零。

3. 采用低功耗设计，只有读数时才需供电。

4. 采用先进的数据(32位码盘解码)编码及校验方式，通讯可靠性高。

5. 满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求，达到行业领先水平。

6. 与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表自动化。

7. 械计量及其它性能要求满足GB/T 778.1~3—2007  B级标准, 电子符电子远传水表》（CJ/T 224-2006）标准。
