产品名称：DTSF 526型 三相四线电子式复费率表（带RS485、红外接收功能）
产品介绍:
1.1 概述
DTSF526型三相电子式多费率电能表是采用先进的电能计量专用芯片，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的电能仪表。
该表实现分时计量，设定日自动转存数据，手持终端或PC机编程及抄表，LCD显示等功能；可进行4种费率、10个时段、4个时区及12位表号等设置，并具有电能测试脉冲和秒脉冲输出。
本仪表符合标准GB/T 15284-2002《多费率电能表特殊要求》、17215.301-2007《 多功能电能表 特殊要求》和GB/T 17215.321-2008《交流电测量设备 特殊要求第21部分：静止式有功电能表（1级和2级）》, 通讯规约符合《DL/T645-1997多功能电能表通信规约》和《DL/T645-2007多功能电能表通信规约》。
l 规格型号及脉冲常数
|
型 号 |
类 别 |
参比电压Un |
额定电流In |
脉冲常数(imp/kw·h) |
准确度等级 |
|
DTSF526 |
三相四线 |
3×220/380V |
3×1.5(6)A |
3200 |
1.0级、2.0级 |
|
3×5(20)A |
800 |
||||
|
3×10(40)A |
400 |
||||
|
3×15(60)A |
400 |
||||
|
3×20(80)A |
200 |
||||
|
3×30(100)A |
200 |

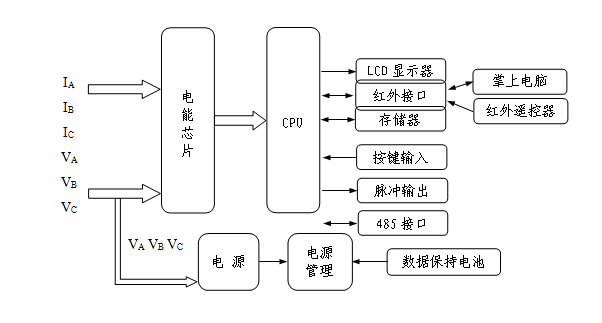

DTSF526型三相电子式多费率电能表工作原理如图1所示：
图1 三相多费率电能表工作原理框图

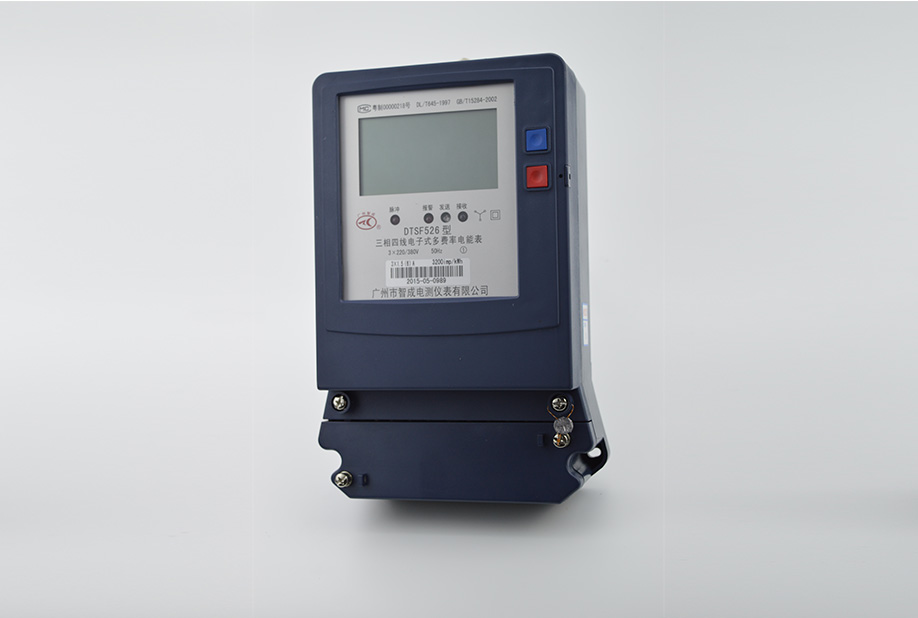

外形图
电能计量功能
分时计量正向有功电能（反向计入正向），并单独计量反向总电量,并存储各数据。
电能量按总、尖、峰、平、谷分别累计、存储。
通讯、时段切换、反复断电、上电都不影响电能表的计量准确性。
电表能存储前12个月的历史电量数据。电能量数据冻结转存日为每月1-28 日中任意指定日的任一个整点。
断电后，所有存储数据不丢失，并能保持10 年以上。
最大需量功能
最大需量：在指定的时间区间内，需量周期中测得的平均功率最大值。
最大需量周期：测量平均功率的连续相等的时间间隔。本电表的最大需量周期为15分钟。
滑差时间：依次递推来测量最大需量的小于需量周期的时间间隔。本电表的滑差时间为1分钟。
分时计录总、尖、峰、平、谷最大需量及发生的时间。
电表能存储当前,上月,上上月的历史需量数据
多费率功能
年时区数：电能表最多能运行的时区。本电表具有4个时区数。
日时段数：电能表每天最多能运行的日时段。本电表具有10个日时段数。
日时段表数：电能表最多能运行的日时段表号。本电表具有4个日时段表数。
日时段表号：编程时用来表示电表运行在第几日时段表，用1、2、3、4表示。
费率数：电能表最多能切换的费率号数。本电表具有4个费率数。
费率号：编程时用来表示电表运行在何种费率，用1、2、3、4表示。通常1代表尖费率，2代表峰费率，3代表平费率，4代表谷费率。
时段编程说明: 电表最多可编设4个日时段表数据,日时段时间设置必须从小到大依次编制,多余的时段设置为0,
时区编程说明：电表最多可编设4个时区，时区日期设置必须从小到大编制,多余的时区设置为0,每个时区采用的日时段表号可单独设置。
注：1）上电的情况下,液晶显示闪烁的费率即为当前所处的费率.
2）查询第“76项”可获知当前所处的“时区. 日时段表号. 时段. 费率”。
编程、需量清零及广播校时等功能
1）编程记录功能。电表可记录总的编程次数及最近3次编程的发生时间。
2）电表可记录最近一次最大需量清零时间。需量清零操作分别有以下两种方式：
a. 命令需量清零或电能清零：当电能表处于编程允许状态，通过掌上电脑的红外口（需按编程开关）或485接口发“需量清零”命令，电能表即完成最大需量清零。
b. 自动需量清零：电表在自动抄表日换月，此时电表的当前最大需量和最大需量时间均推入上月,当前需量数据自动清零。
3）校时可分为普通校时和广播校时。当电能表处于编程允许状态，通过改变掌上电脑的时钟来设置电表时钟的方法称为普通校时。以广播的形式（无需表号）对电表进行无密码校时为广播校时，广播校时只能对时间误差在10分钟之内的电表时钟进行校正,一旦广播校时成功，一天之内禁止再进行广播校时操作。对于误差在10分钟之外的电表进行广播校时则不能成功。
数据清零功能
电能表在编程允许状态时，发送电能清零命令则将当前的电能、需量、失压、编程记录、停电来电记录、编程记录等等参数全部清零，但电能管理参数保持不变。
停电记录功能
电能表记录最近1～3次停电和来电的日期和时间。
编程功能
1）编程允许。由授权人打开电能表的按键铅封，按编程按键，LCD闪烁显示编程符号 ，电能表即处于编程状态，此时可用PC机或掌上电脑与电能表通讯完成编程和校时设置。
2）编程禁止。当再次按下编程按键，符号消失，电表进入编程禁止状态。即使忘了按编程按键，电能表也会在20分钟后自动进入编程禁止状态，对电能表编程操作不再响应。
3）表号。PC机或掌上电脑与电能表通讯的识别号。在抄表或设表时，必须输入电能表的正确表号，PC机或掌上电脑才能和电能表正常通讯。
4）用户号：可作为用电用户管理的编号，只显示低8位，高4位不显示。
5）设备号：可作为设备管理的编号，只显示低8位，高4位不显示。
每月电量记录功能
每次到了自动抄表日时，电表将自动记录历史电量。上月电量是指此自动抄表日时的当前电量。
电表可记录12个月的有功总电量及各费率的有功电量。电表显示当前,上月,上上月历史电量,其它月数据内容电表将不显示，只能通过掌上电脑或PC机抄表查看。
停电唤醒功能
每次下电后，无按键操作，电表将不显示，如果中间有按键操作，则按键操作结束20秒后液晶熄灭。在熄灭状态下，可通过按动键显按键唤醒电表、显示键显编码中的数据项，若20秒内再无按键操作，则液晶熄灭。
